液氮泵工作原理
提到液氮泵，部分用戶可能不了解，畢竟它不像液氮罐大家認識多年，較為熟悉。它是一種用於液氮轉移使用的設備，同其他泵一樣都是將某一液體介質泵送出來，很適合取少量液氮用於實驗，或將某一台液氮容器中液氮轉移出來做它用。
今天91影视网液氮罐就結合我們多年的低溫流體物理規律與設備研發應用經驗，係統化講解各類泵的核心原理、結構作用、操作規範、故障處理及選購要點。
一、液氮泵工作原理速查表
| 類型 | 工作原理 | 核心動力 | 適用場景 |
| 手捏式液氮泵 | 手捏吸液球使液氮少量汽化→氣化增壓→液氮排出 | 手部按壓 | 實驗室小量補液 |
| 腳踏式液氮泵 | 腳踏氣缸使液氮汽化增壓→液氮排出 | 腳部踩踏 | 人工轉移液氮 |
| 機械式自動液氮泵 | 控製罐內溫度及壓力→液氮穩定輸出補液 | 電動控製 | 自動液氮轉移 |
| 往複式低溫液體泵 | 活塞往複運動→吸液 - 壓縮 - 排液 | 電機驅動 | 工業液氮輸送 |
| 離心式低溫液體泵 | 葉輪高速旋轉→離心力→動能轉壓力能 | 電機驅動 | 大流量液氮泵送 |
二、液氮泵基本工作原理
運行的核心在於依托液氮常溫和加壓狀態下易汽化的物理特性。在密閉液氮容器內部，促使少量液氮快速氣化，結合液氮超大氣液膨脹比（1 升液氮常溫下可膨脹至約 700L 氮氣）。密閉空間內氮氣不斷聚集，內部壓力持續升高，利用氣壓差推動液態液氮，經由輸送管道穩定排出。
其標準工作流程為：液氮汽化→體積膨脹→壓力升高→液氮被壓出。壓力區間區分清晰：手動式和腳踏式液氮泵工作壓力 0.02–0.04MPa，自動式設備壓力可達 0.05MPa，工業級離心低溫泵承壓範圍可達 0.5–25MPa，可適配不同工況輸送需求。
三、液氮泵按工作原理分類
1. 手動泵的工作原理
手捏式液氮泵，通過反複按壓吸液球，輔助罐內局部液氮氣化，密閉環境下形成穩定壓力，依靠壓差完成液氮排放。設備結構精簡，無需用電，靈活便捷。基礎參數：排量1~3升/min，常規操作頻率80次/分。
腳踏式液氮泵以腳踏氣缸為驅動單元，以腳踩踏動作加速液氮氣化增壓，整體增壓邏輯與手捏式一致，輸出壓力更均（jun1）勻，長時間操作更省力。基礎參數：排液量≥3~5L/min，操作頻率 60 次/分。
兩類手動泵共性優勢明顯，補液過程液氮蒸發損耗更低，結構穩定耐用，適配無電源環境作業，日常維護簡單。
2. 自動液氮泵的工作原理
自動液氮泵，也就是前麵的機械式液氮自動轉移泵，搭載智能溫控與壓力調控模塊，實時監測罐內環境參數，精準控製汽化速率，維持恒定負壓與壓力，實現自動化穩定補液。常規運行參數：工作壓力0.05MPa，大流量 6~8L/min。設備優勢突出，操作門檻低、壓力輸出平穩。整套設備由汽化室、吸液管、排液管、罐口鎖緊裝置、放氣閥、耐低溫金屬輸液軟管等部件組成，集成化程度高。
3. 往複式低溫液體泵的工作原理
往複式低溫泵屬於容積式壓縮設備，依靠活塞、柱塞在液缸內部做規律性往複運動，周期性改變腔體容積。通過容積擴張完成吸液，容積收縮完成壓縮與排液，循環往複實現連續輸送。該類設備承壓性能優良，廣泛應用於工業液氮輸送、空分裝置配套等場景。
4. 離心式低溫液體泵的工作原理
原理與常規離心水泵一致，依托電機帶動葉輪高速旋轉，將機械能傳遞至液氮介質。葉輪旋轉產生離心力，液氮在流動過程中同步提升壓力能與速度能，再通過擴壓室結構，將流體速度能轉化為穩定壓力能，持續向外輸送介質。設備具備流量大、輸送效率高、運行噪音偏小的特點，適合大容量液氮集中輸送，以及對作業噪音有管控要求的場所。
四、液氮泵按操作方式分類
| 分類 | 工作原理 | 核心部件 | 適用場景 |
| 手捏式 | 手捏吸液球增壓排液 | 氣囊、吸液球 | 實驗室、小量補液 |
| 腳踏式 | 腳踏氣缸增壓排液 | 氣缸、腳踏裝置 | 常規液氮轉移 |
| 機械式 | 電動控製、一鍵啟停 | 控製係統、電機 | 自動化液氮提取與轉移 |
| 氣動式 | 壓縮氣體驅動運轉 | 氣動馬達 | 小規模低溫應用 |
| 電動式 | 電機整體驅動輸送 | 交流感應電動機 | 大流量液氮輸送 |
五、液氮泵關鍵結構部件與功能
- 吸液球 / 氣缸：手動液氮轉移泵動力核心，依靠機械按壓輔助液氮汽化增壓；
- 汽化室：液氮氣化反應密閉空間，是壓力生成的關鍵結構；
- 進液管 / 排液管：專用耐低溫管路，負責液氮吸入與定向輸送；
- 鎖緊裝置：密封固定泵體與液氮罐頸口，保障罐體密閉不漏壓；
- 安全閥：超壓自動泄壓，規避設備破損與安全隱患；
- 壓力表：實時顯示工作壓力，方便操作人員把控工況；
- 排液閥：手動管控液氮通斷，靈活調節輸送啟停；
- 控製係統：集成溫控元件、壓力傳感器、PID 調控算法，多用於自動泵；
- 不鏽鋼泵體：采用特種耐低溫合金材質，可長期耐受 - 196℃超低溫環境。
六、液氮泵操作流程
1. 操作前準備
嚴格做好低溫安全防護，穿戴專用低溫防護手套、護目鏡與封閉式實驗服；全麵檢查輸液管路、接口、密封件，排查結霜、破損、雜質堵塞等問題，確保設備完好。

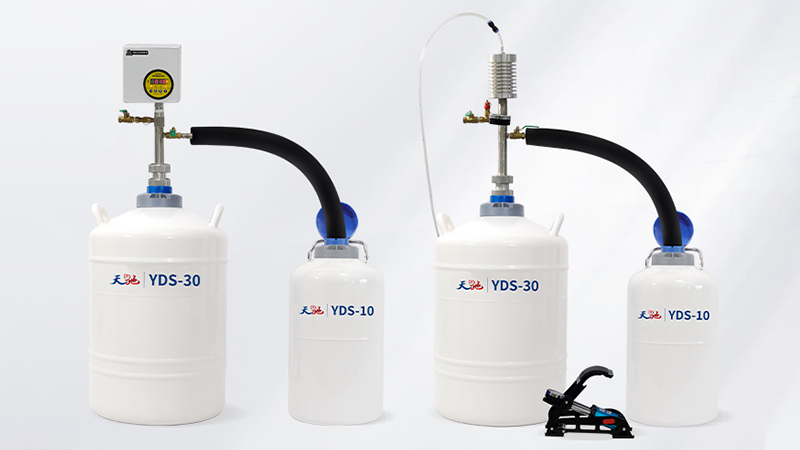

2. 液氮自動轉移泵安裝連接
將泵體垂直插入液氮罐頸口，根據罐體實際高度調整到合適位置後，順時針旋轉鎖緊固定，確保泵體與罐口緊密貼合。然後將耐低溫輸液軟管兩端分別穩固連接排液閥與目標補液容器，接口牢固無鬆動。
3. 增壓與排液
作業前期關閉放氣閥，打開排液閥；手捏式均勻按壓氣囊，腳踏式緩慢踩踏，機械式自動進行，觀察壓力表穩定維持在 0.02–0.05MPa。達到額定壓力，緩慢開啟排液閥，平穩完成液氮轉移工作。
4. 操作後處理
補液完成後及時關閉排液閥，打開放氣閥釋放殘餘壓力與殘留液氮；壓力表歸零後拆卸泵體，清理接口冰霜與冷凝積水，幹燥收納存放，延長設備使用壽命。
七、液氮泵常見故障排查
| 故障現象 | 可能原因 | 排查與解決方法 |
| 啟動無響應 | 電源電壓異常、電機絕緣失效、控製模塊故障 | 檢測供電電壓、測量絕緣電阻、檢修繼電器與保險絲 |
| 壓力過高 | 進氣口堵塞、閥門卡滯、控製參數異常 | 清理管道雜質、更換破損閥門、重新校準控製參數 |
| 壓力過低 | 液氮液位不足、泵體結冰、電控元件損壞 | 補充液氮、停機除冰清潔、檢修電氣係統 |
| 壓力波動大 | 傳感器失靈、管道漏氣、運行工況不穩 | 更換壓力傳感器、排查密封泄漏點、檢修驅動結構 |
| 軸封漏液 | 低溫密封件長期磨損老化 | 停機拆解泵頭，輕度磨損打磨修複，重度直接更換密封組件 |
| 管路冰堵 | 空氣水汽進入，低溫凝結結冰 | 常溫解凍設備，做好幹燥密封，杜絕水汽進入管路 |
八、液氮泵選購指南
1. 根據使用需求選型
少量液氮提取，可選手捏式；科研單位、畜牧場常規液氮轉移，更適配腳踏式、機械式液氮自動轉移泵，結合自身需求和預算，想要省人工且快速穩定轉移的優選機械式，預算不充足的可選腳踏式。大型工廠、空分項目大容量輸送，往往搭配往複式或離心式低溫液體泵。
2. 關鍵參數對比
流量整體區間 10–2000 L/hr，常規腳踏式液氮泵流量2~5L/min，自動轉移泵6~8L/mi，；壓力覆蓋範圍廣，工業級設備可達 25MPa；泵體優先選用耐低溫不鏽鋼材質，密封件采用全氟醚橡膠、改性聚四氟乙烯，可耐受 - 200℃低溫老化。
3. 流量與壓力測試方法
靜態壓力檢測：封閉出口閥門滿載運行，壓力顯示誤差控製在5% 以內；動態穩定性測試：連續運行 30 分鍾，壓力波動≤±0.02MPa；實際流量測算：使用標準計量容器計時，精準核算實際輸送效率，保障選型匹配。
九、液氮泵安全操作注意事項
操作全程規範佩戴低溫防護用具，杜絕皮膚直接接觸低溫部件，防止凍傷；低溫泵啟動前必須充分預冷，禁止常溫設備直接投入低溫作業。
閥門凍結時，僅可使用溫水或幹燥熱氮氣緩慢解凍，嚴禁硬物敲擊、明火加熱；每次安裝完成後，必須檢查密封完整性，防止液氮泄漏與無效揮發損耗。
建立周期性維護計劃，每月檢查泵體氣密性、管路完好度；壓力傳感器每半年校準，安全閥每年定期檢測校驗。設備存放於幹燥環境，環境濕度控製在 30%–50%。運行期間壓力異常超標需立即停機，出現液氮泄漏及時通風疏散，規避安全風險。
十、常見問題 FAQ
Q1：液氮泵和自增壓液氮罐有什麽區別？
A：液氮泵屬於外置配套補液工具，適配常規液氮罐使用；自增壓液氮罐為一體化存儲增壓設備，自帶穩壓排液結構。短期零星補液適合搭配液氮泵，高頻、大批量補液更適合選用自增壓液氮罐。
Q2：手捏式和腳踏式液氮泵有什麽不同？
A：二者驅動方式、流量揚程存在區別，手捏式體積小巧，適合小劑量精準補液；腳踏式排量更大、揚程更高，操作省力，更適合中等規模液氮轉移作業。
Q3：液氮泵啟動無響應怎麽辦？
A：有電源的先排查電源電壓是否達標，再看閥門是否開啟正確，泵體與罐口有無鎖緊，罐內液氮量是否足夠等，逐一排除仍未得到解決的建議直接聯係廠家。
Q4：91影视网提供哪些類型的液氮泵？
A：91影视网低溫機械設備製造有限公司可配套全係列液氮罐設備，供應手捏式、腳踏式主流液氮轉移泵，同時可根據現場工況，定製完整液氮轉運與補液配套方案。
液氮泵的工作原理，不論是怎樣的設計，均圍繞液氮汽化增壓原理展開，結合人力、電動、機械傳動等不同驅動形式，衍生出適配不同場景的多款設備。結合自身補液量、使用頻率、自動化需求合理選型，可顯著提升設備使用周期與作業穩定性。如需定製化選型方案，可谘詢91影视网工廠專業技術團隊。
（本文數據來源於91影视网工廠內部測試及客戶反饋，實際使用效果可能因環境而異）
